Architecture et fonctionnement d’un microprocesseur

 Structure d’un calculateur L’élément de base d’un calculateur est constitué par l’unité centrale de traitement (UCT, CPU : Central Processing Unit).

 L’UCT est constituée :

• d’une unité arithmétique et logique (UAL, ALU : Arithmetic and Logic Unit) : c’est l’organe de calcul du calculateur ;

 • de registres : zones de stockage des données de travail de l’UAL (opérandes, résultats intermédiaires) ;

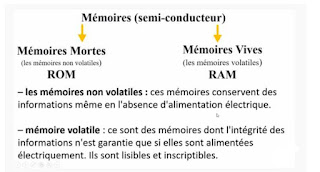

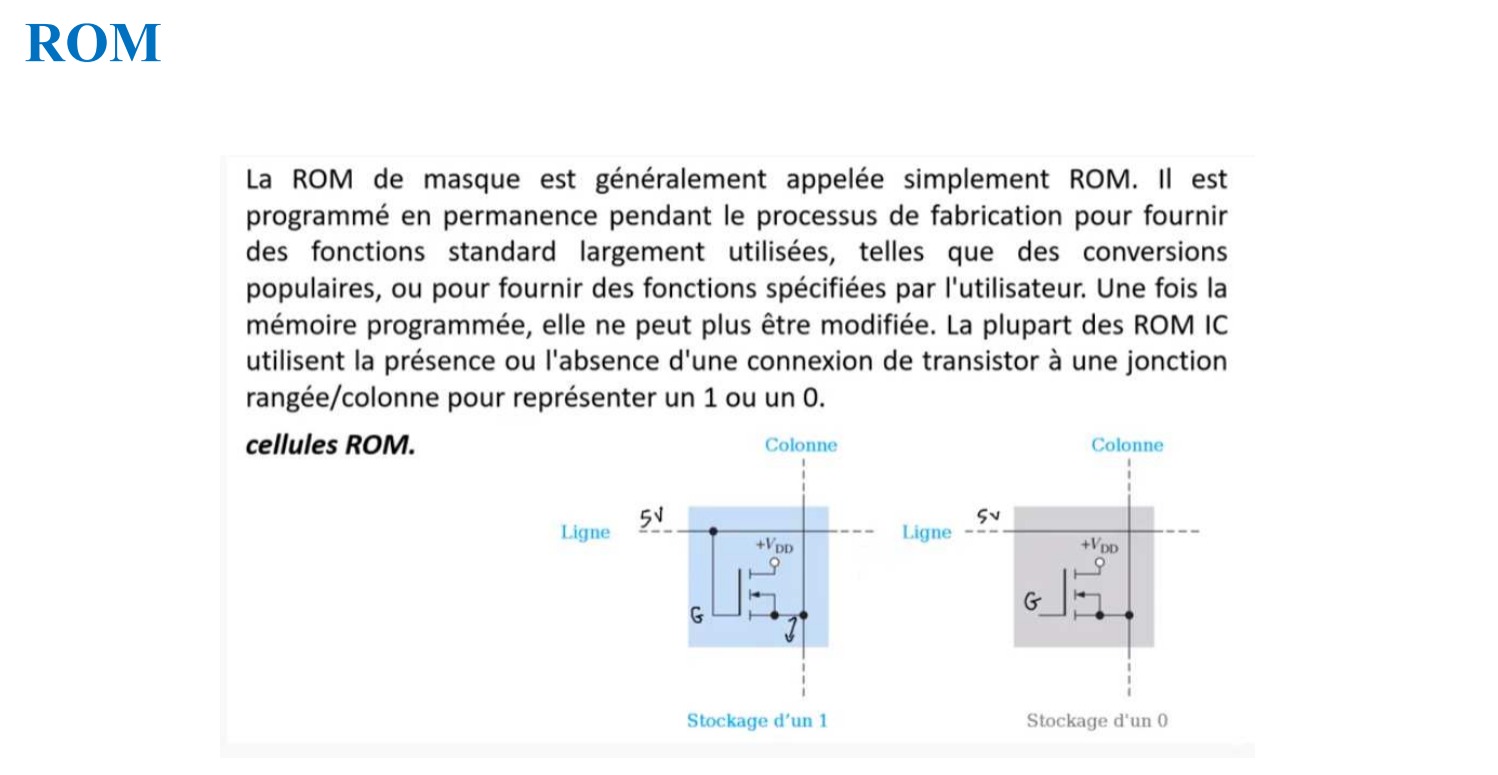

 • d’une unité de contrôle (UC, CU : Control Unit) : elle envoie les ordres (ou commandes) a tous les autres éléments du calculateur afin d’exécuter un programme. La mémoire centrale contient:

• le programme à exécuter : suite d’instructions élémentaires ;

• les données à traiter.

• L’unité d’entrées/sorties (E/S) est un intermédiaire entre le calculateur et le monde extérieur.

 • L’unité de transfert est le support matériel de la circulation des données. Les échanges d’ordres et de données dans le calculateur sont synchronisés par une horloge qui délivre des impulsions (signal d’horloge) à des intervalles de temps fixes.

• Définition : un microprocesseur consiste en une unité centrale de traitement (UAL + registres + unité de contrôle) entièrement contenue dans un seul circuit intégré. Un calculateur construit autour d’un microprocesseur est un microcalculateur ou un microordinateur.

 • Remarque : un circuit intégré qui inclut une UCT, de la mémoire et des périphériques est un microcontrôleur
