Mémoires

 Mémoires

 • Vecteur dont chaque composante est accessible par une adresse. • Les données stockées peuvent être consultées et utilisées chaque fois que nécessaire par le CPU pour le traitement nécessaire. • Cette unité de mémoire généralement désignée comme zone de stockage primaire • L'unité de mesure pour la mémoire est l'octet. Octet est l'espace nécessaire pour stocker 8 bits c.-à-d. espace pour stocker n'importe quel caractère (A-Z, a-z, 0-9, @, !, #, ...

Types de mémoires

Il y a donc trois types de mémoires :

 La mémoire vive :

  Mémoire rapide (appelée génériquement la RAM)

  "Petite" capacité

  Perd son information lorsqu’on coupe le courant

 exemple : SDRAM, SIMM, DIMM, DDRAM, etc.

  La mémoire morte:

  Mémoire rapide (appelée génériquement la ROM)

  Mémoire non volatile

  Elle conserve les données nécessaires au démarrage de l'ordinateur

 Exemple : ROM, EPROM, EEPROM

 La mémoire de masse :

 Mémoire "lente" mais grande capacité

  N'a pas besoin de courant pour garder l'information

 exemple : Disquette, Disque Dur, Clé USB, CD-ROM, DV

RAM

• Nous savons qu’il existe deux types distincts de mémoire : les mémoires vives et les mémoires mortes. • Une mémoire vive sert au stockage temporaire de données. Elle doit avoir un temps de cycle très court pour ne pas ralentir le microprocesseur. Les mémoires vives sont en général volatiles : elles perdent leurs informations en cas de coupure d’alimentation. (Certaines d’entre elles, ayant une faible consommation, peuvent être rendues non volatiles par l’adjonction d’une batterie.) Il existe deux grandes familles de mémoires RAM (Random Acces Memory : mémoire à accès aléatoire) :

• 1 Les RAM statiques ;

• 2 Les RAM dynamiques

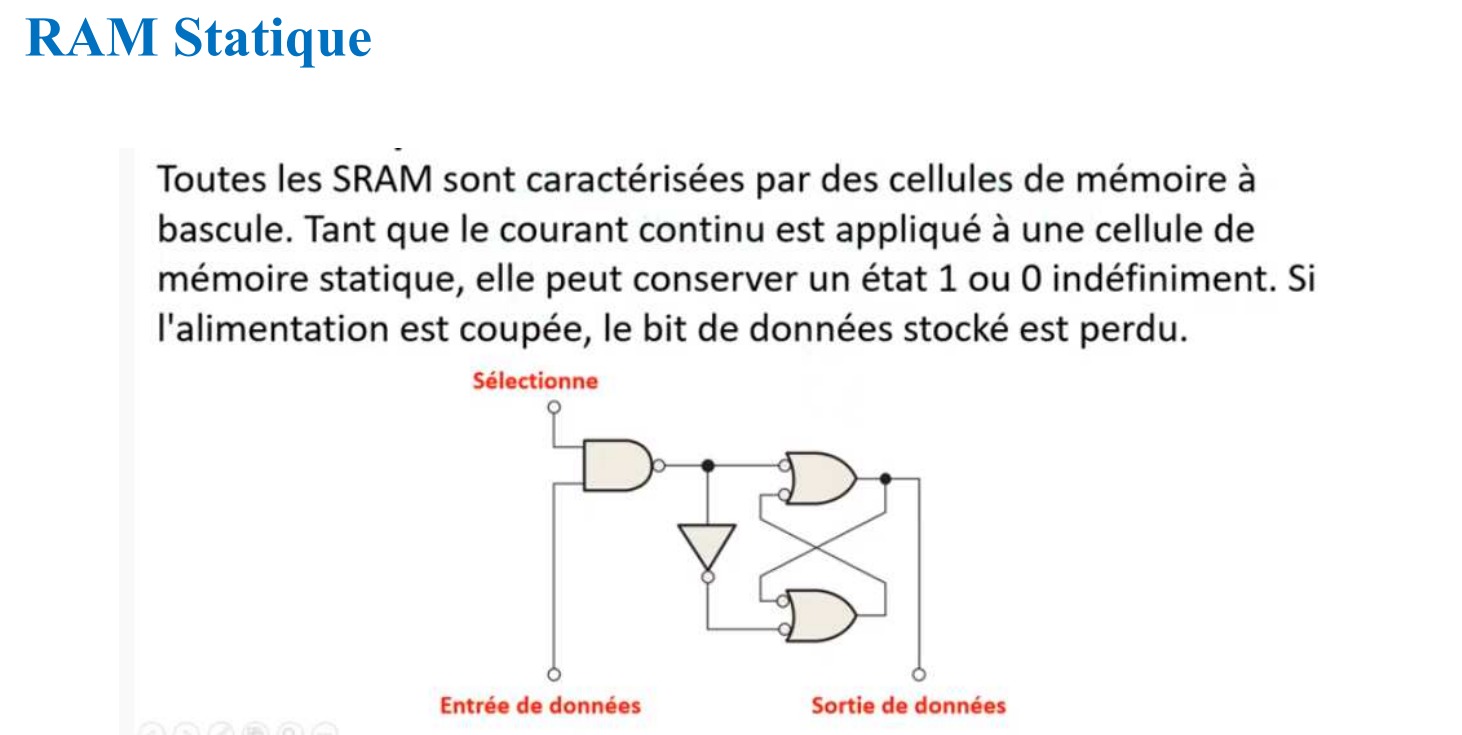

RAM statique

 • Le bit mémoire d’une RAM statique (SRAM) est composé d’une bascule (composant électronique élémentaire). Chaque bascule contient entre quatre et six transistors. • SRAM est un type de mémoire vive utilisant des bascules pour mémoriser les données. Mais contrairement à la mémoire dynamique, elle n'a pas besoin de rafraîchir périodiquement son contenu. • SRAM est plus onéreuse et moins dense, mais beaucoup moins énergivore et plus rapide que la mémoire dynamique

RAM dynamique

 • Dans les RAM dynamiques (DRAM), l’information est mémorisée sous la forme d’une charge électrique stockée dans un condensateur. • Avantages : Cette technique permet une plus grande densité d’intégration, car un point mémoire nécessite environ quatre fois moins de transistors que dans une mémoire statique. Sa consommation s’en retrouve donc aussi très réduite ; • Inconvénient : La présence de courants de fuite dans le condensateur contribue à sa décharge. Ainsi, l’information est perdue si on ne la régénère pas périodiquement (charge du condensateur). Les RAM dynamiques doivent donc être rafraîchies régulièrement pour entretenir la mémorisation : il s’agit de lire l’information et de la recharger.

ROM

 Pour certaines applications, il est nécessaire de pouvoir conserver des informations de façon permanente même lorsque l’alimentation électrique est interrompue. On utilise alors des mémoires mortes ou mémoires à lecture seule (ROM : Read Only Memory). Ces mémoires sont non volatiles. Ces mémoires, contrairement aux RAM, ne peuvent être que lue. L’inscription en mémoire des données restent possible mais est appelée programmation. Suivant le type de ROM, la méthode de programmation changera. Il existe donc plusieurs types de ROM :

 1. ROM ;

2. PROM ;

 3. EPROM ;

 4. EEPROM ;

5. FLASH EPROM

EPROM •

La mémoire EPROM (de l'anglais Erasable Programmable Read-Only Memory signifiant mémoire morte reprogrammable) est un type de mémoire dite morte dont le code peut être modifié dans certaines conditions

PROM

 • Une mémoire morte programmable (en anglais PROM pour Programmable Read Only Memory, Field Programmable Read Only Memory, FPROM) ou One Time Programmable OTP) est un type de mémoire morte qui peut être programmée une seule fois. • La caractéristique de la mémoire PROM est qu'elle ne peut être programmée qu'une fois. Une fois programmée, elle devient une mémoire morte (ROM) au sens littéral du terme. • Une mémoire morte est une mémoire utilisée pour enregistrer des informations qui ne doivent pas être perdues lorsque l'appareil, qui les contient, n'est plus alimenté en électricité.



EEPROM

 • La mémoire EEPROM (Electrically-Erasable Programmable Read-Only Memory ou mémoire morte effaçable électriquement et programmable) (aussi appelée E2PROM ou E²PROM) est un type de mémoire morte. • Le contenu de la mémoire EEPROM peut être facilement effacé et réécrit à l'aide d'un courant électrique

Mémoire flash

• La mémoire flash est une mémoire de masse à semi-conducteurs réinscriptible, c'est-à-dire une mémoire possédant les caractéristiques d'une mémoire vive mais dont les données ne disparaissent pas lors d'une mise hors tension. La mémoire flash stocke dans des cellules de mémoire les bits de données qui sont conservées lorsque l'alimentation électrique est coupé

Classification des mémoires (suite)

 • Mémoires vives :

 •SRAM : Static Random Access Memory. Mémoire statique à accès aléatoire, à base de bascules `a semiconducteurs à deux états (bascules RS). Famille 62nnn, exemple : 62128 (16 Ko). Avantage : très rapide, simple d’utilisation. Inconvénient : compliqué à réaliser.

• DRAM : Dynamic RAM. Basée sur la charge de condensateurs : condensateur chargé = 1, condensateur déchargé = 0. Avantage : intégration ´élevée, faible coût. Inconvénient : nécessite un rafraîchissement périodique à cause du courant de fuite des condensateurs. Application : réalisation de la mémoire vive des ordinateurs (barettes mémoire SIMM : Single In-line Memory module)
